Shuntfråga

Inlägg av teufel » tis 07 jul, 2020 19:44

Hej!

Har flyttat in i ett nytt hus för några månader sen.
Härom dan var det 14 grader ute och ganska rått, så jag hade velat dra på lite värme.

Vet inte hur man lägger till bilder i det här forumet så jag får försöka beskriva hur det är kopplat:

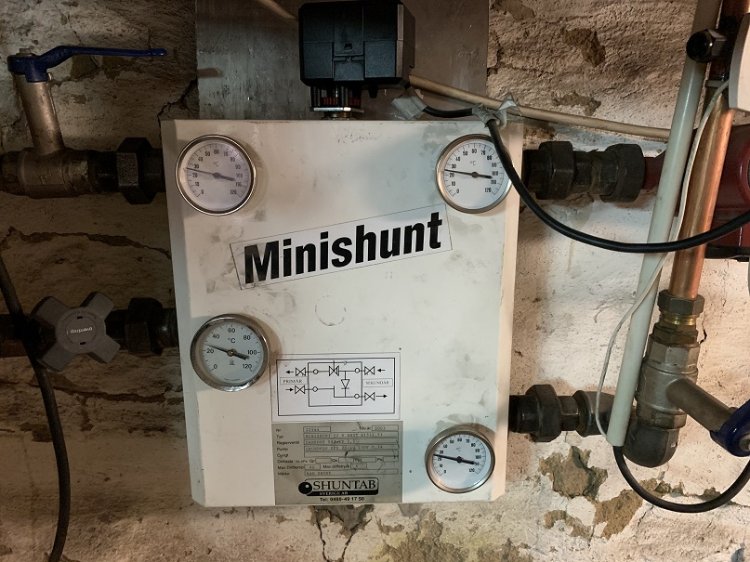

Ut från ackumulatortanken kommer man till en Minishunt från Shuntab.
Shuntinställningsmotorn är kopplad till en inställningsbox från Danfoss som har en utegivare och en givare på ut-röret till elementen.
Som jag fått det beskrivet från förra ägaren öppnar den shunten om skillnaden mellan utetemperaturen och ut-temperaturen på röret är tillräckligt stor.
Uppenbarligen var det inte tillräckligt stor skillnad härom dan för att den skulle öppna.
Men finns det något sätt att köra shunten i manuellt läge från styrboxen sådana här ruggiga dagar?
EcoTec 20-brännare
Mafa Midi-förråd
CTC-panna från 60-talet

Stegatorparn
Pannrumsfreak!!!
Inlägg: 4122
Blev medlem: sön 22 jan, 2012 11:20
Ort: Kungsbacka

Re: Shuntfråga

Inlägg av Stegatorparn » tis 07 jul, 2020 22:48

Det står väl någon beteckning på Danfossboxen, ECL-nånting?
Blir enklare att förklara om vi vet vilken styrning du har.
Vid 14° ute borde den släppa ut lite värme till elementen.
BioBjörn 18 -14, VB Combimax 2000 UB -94, Ulma doserskruv, ack Thermia SA500B, Thermomatic CBJ, 3 ton bulkförråd
Värmer 240m²(2pl) + 90 m² källare

teufel
Lärjunge!
Inlägg: 323
Blev medlem: ons 30 apr, 2008 11:15
Ort: Säve/Göteborg
Kontakt:

Re: Shuntfråga

Inlägg av teufel » ons 08 jul, 2020 22:03

Hittar dessvärre ingen beteckning på styrboxen.
Men nu kom jag på ett sätt att ladda upp bilder.

Blir du (eller någon annan) klokare av dessa?

https://forumbilder.com/i/rXVn
https://forumbilder.com/i/rXVS
EcoTec 20-brännare
Mafa Midi-förråd
CTC-panna från 60-talet

Stegatorparn
Pannrumsfreak!!!
Inlägg: 4122
Blev medlem: sön 22 jan, 2012 11:20
Ort: Kungsbacka

Re: Shuntfråga

Inlägg av Stegatorparn » ons 08 jul, 2020 23:41

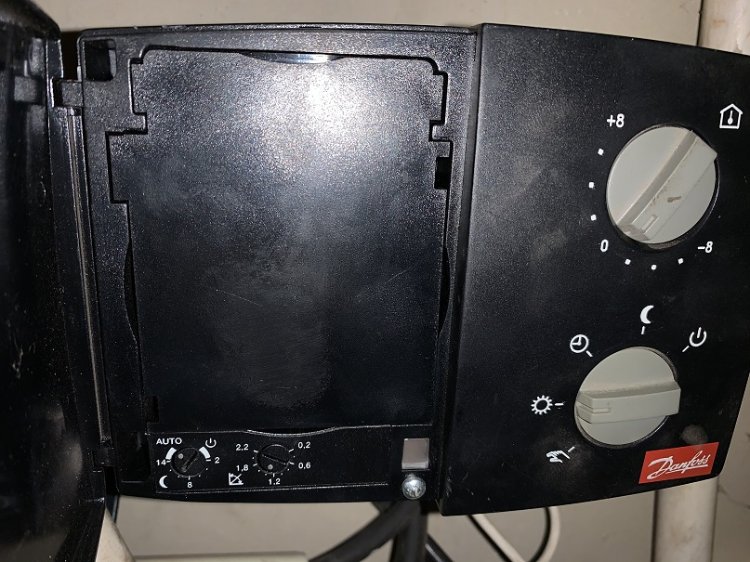

Du har en Danfoss ECL 100M.
Går att handställa shuntventilen genom att ställa nedre vredet på hand, alltså max moturs, och sedan justera ventilöppningen med övre vredet.
Ventilen är stängd vid -8 och fullt öppen vid +8.
BioBjörn 18 -14, VB Combimax 2000 UB -94, Ulma doserskruv, ack Thermia SA500B, Thermomatic CBJ, 3 ton bulkförråd
Värmer 240m²(2pl) + 90 m² källare
