CPMS pannrum

Här kan du skapa en tråd och visa upp ditt eget pannrum/energisystem!

CPMS pannrum

Inläggav CPMS » lör 18 dec, 2010 15:16

Lite bilder på min anläggning.

Brännare - övermatad med automatisk tändning.

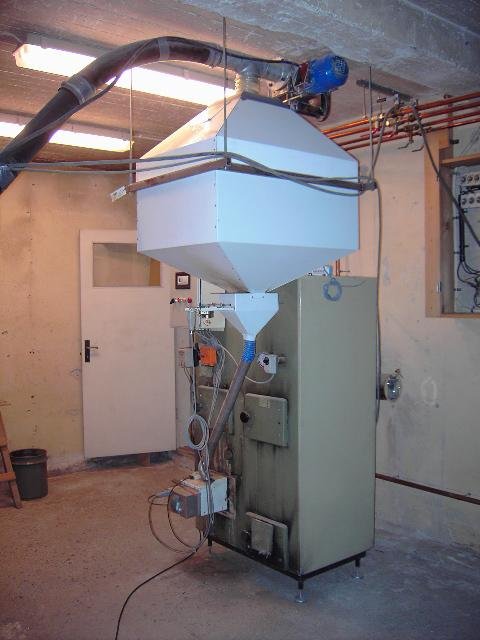

Dagbehållaren enkelt delbar vid upphängningen för säck-körning.

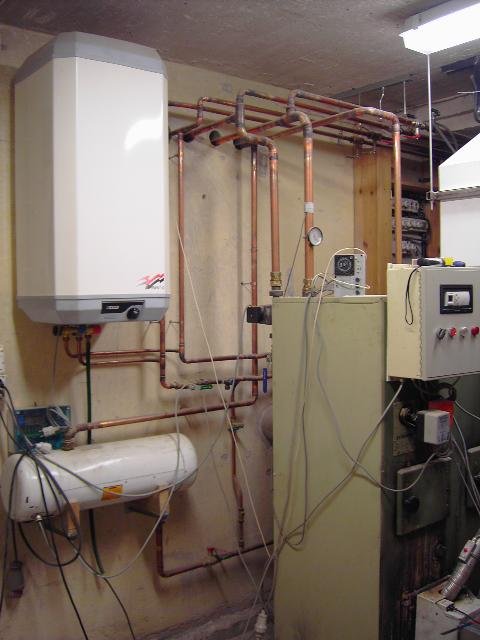

6kW elkassett som går in vid 60 graders panntemp, VV beredare som körs under sommaren för tappvatten.



Kokspanna med lite modifierad rökgång som tar 0,5m ved som reserv om det skulle behövas.



5 ton bulk som fyller dagbehållaren.




30° lutning på botten, 90mm plaströr i botten med 4st 100mm utlopp, hängränna vid intag, 300mm avluftning, M10 gängstång genom kortsidor.
Blir ca 1m³ kvar när skruvarna slutar mata så då är det lämpligt att beställa 4ton och börja kratta ner reserven.





Dragbegränsare KW Z150 (köpt från Polen för 800kr), stos av spiroanslutning och en rörstump.



Styrskåp med Alpha 1


Styrskåp inuti



Avslutat projekt: test av styrkort för flamvakten istället för det modifierade ljusrelät jag kört på tidigare.



Färdigt kort för flamvakten



Nästa projekt:
Automatisera påfyllningen av dagbehållare.
Bredbandslambda-mätning.
Senast redigerad av CPMS mån 01 feb, 2016 15:33, redigerad totalt 11 gånger.
146+173m² 4-plan, 2006 Thermia 20+ Bequem 20, KW Z150, V-E AB shuntstyrning, 5 ton bulk med automatisk fyllning av Mafa Mini, Maflex skruvar.
