Volvoslavs pannrum

Här kan du skapa en tråd och visa upp ditt eget pannrum/energisystem!

Volvoslavs pannrum

Inläggav Volvoslav » tor 01 mar, 2012 22:03

Lägger upp lite bilder på mitt bulkförråd "Självtömmande bulkförråd Ver.2" som jag byggt i pannrummet.
Nu börjar det...

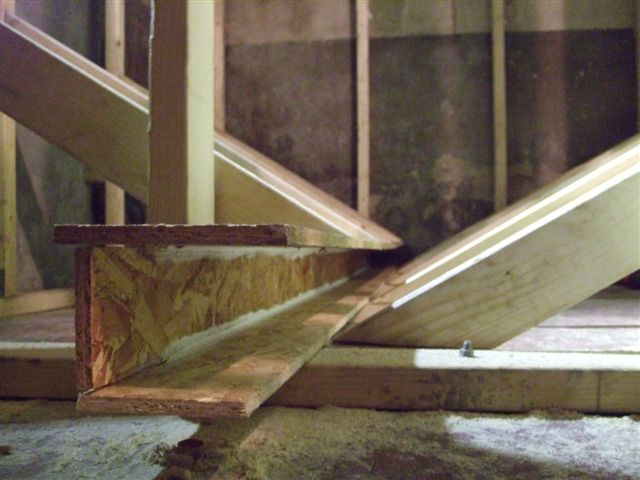

Lådan för bottenskruven

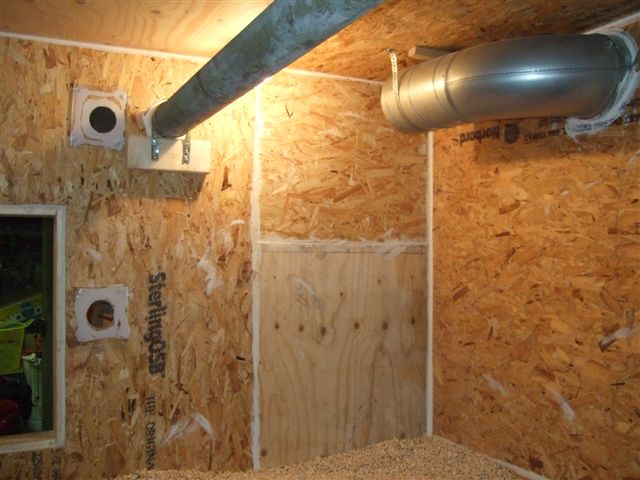

Inblåsrör och avluftning. Manluckan skymtar till vänster.
Panna: CTC 265B -77.
Pelletsbrännare: Viking 9990.
Ackumulatortankar 2x500L.
Bulkförråd 5,9m3.
Varmvatten med värmeväxlare kopplad på tankarna och styrd av flödesvakt(hemmabygge).
Volvoslav
Prima virke

Inlägg: 57
Blev medlem: tis 03 jan, 2012 19:58
Ort: Skaraborg

Re: Volvoslavs pannrum

Inläggav Andreas Hansson » tor 01 mar, 2012 22:06

Snyggt bygge :thumleft:
Baxi Innova 30kw-2000L Ack
Jøtul I 520 FL
http://www.e-logger.se/pub?hansson&p=1
Andreas Hansson
Pannrumstomte!

Inlägg: 1951
Blev medlem: tor 04 nov, 2004 12:56

Re: Volvoslavs pannrum

Inläggav Volvoslav » tor 01 mar, 2012 22:07

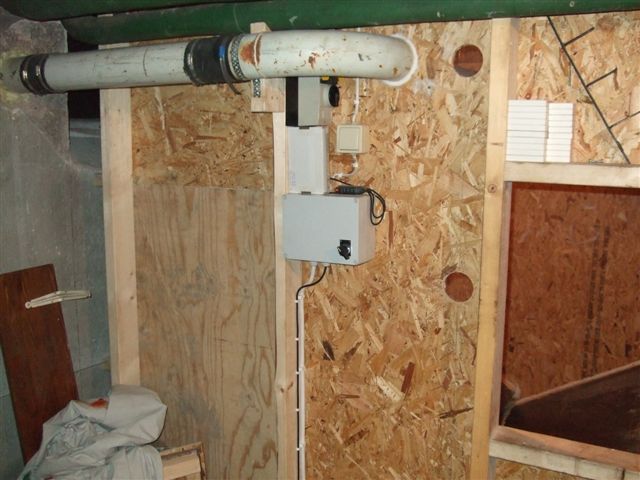

Kopplingslådan för bottenskruv och nivågivare.

Mellanförrådet utanför bulkförrådet.

Avluftning och påfyllning.
Panna: CTC 265B -77.
Pelletsbrännare: Viking 9990.
Ackumulatortankar 2x500L.
Bulkförråd 5,9m3.
Varmvatten med värmeväxlare kopplad på tankarna och styrd av flödesvakt(hemmabygge).
Volvoslav
Prima virke

Inlägg: 57
Blev medlem: tis 03 jan, 2012 19:58
Ort: Skaraborg

Re: Volvoslavs pannrum

Inläggav Volvoslav » tor 01 mar, 2012 22:10

Några skisser.
Framifrån utan gavel

Ovanifrån.

Utan gavel 2
Panna: CTC 265B -77.
Pelletsbrännare: Viking 9990.
Ackumulatortankar 2x500L.
Bulkförråd 5,9m3.
Varmvatten med värmeväxlare kopplad på tankarna och styrd av flödesvakt(hemmabygge).
Volvoslav
Prima virke

Inlägg: 57
Blev medlem: tis 03 jan, 2012 19:58
Ort: Skaraborg

Re: Volvoslavs pannrum

Inläggav Volvoslav » tor 01 mar, 2012 22:14

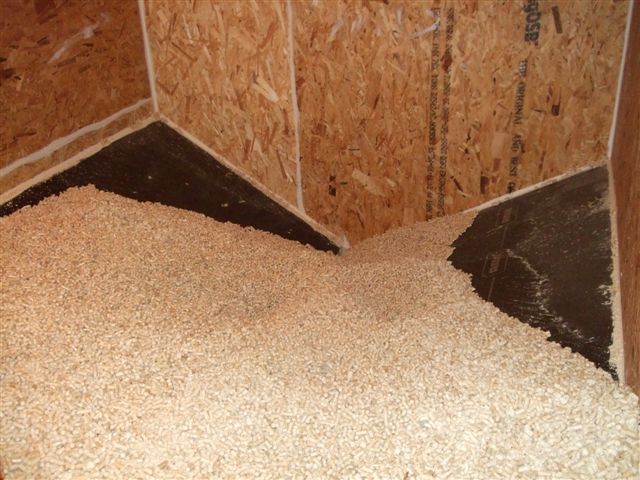

Mot slutet av prov med en pall säckad pellets.

Det blir inte mycket kvar.

Bild 494.jpg
Första blukfyllningen. 2ton från Stora Enso.
Bild 494.jpg (65.21 KiB) Visad 8045 gånger
Panna: CTC 265B -77.
Pelletsbrännare: Viking 9990.
Ackumulatortankar 2x500L.
Bulkförråd 5,9m3.
Varmvatten med värmeväxlare kopplad på tankarna och styrd av flödesvakt(hemmabygge).
Volvoslav
Prima virke

Inlägg: 57
Blev medlem: tis 03 jan, 2012 19:58
Ort: Skaraborg

Re: Volvoslavs pannrum

Inläggav rod02 » fre 02 mar, 2012 02:14

På bilden download/file.php?id=97 ser det ut som att dödutrymmet är öppet. Är det så? Då kan man peta in lite virke, skidor eller nått annat. Själv fyller jag hellre med pellets=plant golv.
Egor duplomat D1F 1978 Pellex 2001 7.0 Tigex25 Bulkföråd Termomatic ERA
rod02
Pannrumshärskare!

Inlägg: 2294
Blev medlem: lör 20 dec, 2008 02:01

Re: Volvoslavs pannrum

Inläggav Roli » fre 02 mar, 2012 09:03

Min erfarenhet av att ha ränna ända fram till väggen är att det blir en hel del "pelletskross".
Din går ända fram till väggen med avslut dessutom, hur upplever du pelletskvaliteten? Blir det inte mycket spån/fin material när pelletsen slår mot vägg alternativ mot stilla liggande pellets?

Jag har kortat min ränna så att den slutar ca. 1,5 m före väggen som dessutom är försedd med en gammal sittdyna från en soffa. Men tycker ändå att det blir en del "pelletskross" och fin material......
Moderator
Nu Bioline 20 (-06) 14 kW tid. EcoTec A3 (-97) 15 kW, TMV Alpha Keram UB, vakuumtransp. för pellets mellan ext.förråd och pannrum, ca.11 m² Lesol 5AR, 1,8 m³ 4 slingors acktank, 4-vägs shunt med CBJ, KW SID 012 dragbegr.
Användarvisningsbild
Roli
Pannrumsfreak!!!

Inlägg: 4099
Blev medlem: tor 28 okt, 2004 12:36
Ort: Särö / Kungsbacka

Re: Volvoslavs pannrum

Inläggav Volvoslav » fre 02 mar, 2012 18:20

rod02/
Ja, det är ett tomrum där. Andra sidan har jag redan utnyttjat för diverse "bra att ha saker" för kommande projekt.
Den sida du nämner har jag inte funderat så mycket på vad man kan stoppa in där då den sidan är mot yttervägg. Men det är riktigt, långa saker kan man ju förvara där.
Roli/
Om jag startar fyllningen med tom ränna slår väl dom första pelletsen i väggen men ganska snart blir det ett par decimeter med pellets som det studsar mot för att sedan hoppa ned i förrådet. Jag rensar inte ur rännan efter fyllning.
Om fyllnadstrycket är högt kan jag tänka mig att det kommer studsa mot väggen hela tiden och då kan det säkert bli lite pelletskross.
Är du säker på att pelletsen smular sönder i ditt förråd och inte på vägen in?
Visst har jag lite finfraktion men inte så att jag upplever det som onormalt jämfört med säckad pellets, snarare tvärt om.
Jag har en filmsnutt som jag tog med mobilen vid första bulkfyllningen. Jag skall se om jag kan komma på hur man länkar in den.
Är det någon som har ett tips?
Panna: CTC 265B -77.
Pelletsbrännare: Viking 9990.
Ackumulatortankar 2x500L.
Bulkförråd 5,9m3.
Varmvatten med värmeväxlare kopplad på tankarna och styrd av flödesvakt(hemmabygge).
Volvoslav
Prima virke

Inlägg: 57
Blev medlem: tis 03 jan, 2012 19:58
Ort: Skaraborg

Re: Volvoslavs pannrum

Inläggav CPMS » fre 02 mar, 2012 18:53

Ladda upp till youtube och posta länk borde fungera.
146+173m² 4-plan, 2006 Thermia 20+ Bequem 20, KW Z150, V-E AB shuntstyrning, 5 ton bulk med automatisk fyllning av Mafa Mini, Maflex skruvar.
Användarvisningsbild
CPMS
Lärjunge!

Inlägg: 396
Blev medlem: tis 30 nov, 2010 19:37
Ort: Långsele, Västernorrland

Re: Volvoslavs pannrum

Inläggav Volvoslav » fre 02 mar, 2012 21:20

Jag får justera mina uppgifter lite efter att ha tittat på filmsnutten igen.
Det är inte bara några decimeter av rännan som fylls utan ungefär halva längden(men det var väl några dec i början).
Hur mycket rännan fylls under inblåsningen ser ju ut att variera.
När filmen börjar är det pellets knappt en halv meter in i rännan och mot slutet av filmen är det knappt halva längden.
Det är filmat i slutet av min första fyllning av 2ton från Stora Enso genom två olika inspektionshål på långsidan.
Som man kan se så hoppar/väller pelletsen över vallen i rännan och och lägger sig i första hand i bortre 1/3 av förrådet.
Jag tror att jag läst någonstans att det är snällast för pelletsen att krocka med pellets vid inblåsningen, men jag kan ha fel.
Jag ber om ursäkt för kvalitén på filmen, men det är filmat med en kamera som i första hand är tänkt att ringa med.
Ni får lägga huvudet åt vänster.
http://youtu.be/T6Kn-Yxnd5o
Panna: CTC 265B -77.
Pelletsbrännare: Viking 9990.
Ackumulatortankar 2x500L.
Bulkförråd 5,9m3.
Varmvatten med värmeväxlare kopplad på tankarna och styrd av flödesvakt(hemmabygge).
Volvoslav
Prima virke

Inlägg: 57
Blev medlem: tis 03 jan, 2012 19:58
Ort: Skaraborg

Re: Volvoslavs pannrum

Inläggav CPMS » fre 02 mar, 2012 21:52

Såg ju väldigt lungt och fint ut det där, visste åkaren om att det var första fyllningen?

Råkade ut för ett riktigt stolpskott för några år sedan, min ränna slutar ca. 80cm från väggen och hade inte fått upp någon dämpduk. På en 4,5 tons fyllning blästrade han genom halva 16mm formplyfan. Hade nog bråttom hem. :)
146+173m² 4-plan, 2006 Thermia 20+ Bequem 20, KW Z150, V-E AB shuntstyrning, 5 ton bulk med automatisk fyllning av Mafa Mini, Maflex skruvar.
Användarvisningsbild
CPMS
Lärjunge!

Inlägg: 396
Blev medlem: tis 30 nov, 2010 19:37
Ort: Långsele, Västernorrland

Re: Volvoslavs pannrum

Inläggav Volvoslav » lör 03 mar, 2012 00:21

Ja, det var ganska odramatiskt.
Jag var hemma vid leveransen och pratade med chauffören men hade även angett det i beställningen.
Det har varit lungt båda gångerna. Kanske beror på att man med vid fyllningen?
Panna: CTC 265B -77.
Pelletsbrännare: Viking 9990.
Ackumulatortankar 2x500L.
Bulkförråd 5,9m3.
Varmvatten med värmeväxlare kopplad på tankarna och styrd av flödesvakt(hemmabygge).
Volvoslav
Prima virke

Inlägg: 57
Blev medlem: tis 03 jan, 2012 19:58
Ort: Skaraborg

Re: Volvoslavs pannrum

Inläggav Roli » lör 03 mar, 2012 08:46

Har du några uppgifter på vilket tryck chauffören använde när han fyllde ditt förråd? För det såg ju ut att gå väldigt mjukt och fint.
Moderator
Nu Bioline 20 (-06) 14 kW tid. EcoTec A3 (-97) 15 kW, TMV Alpha Keram UB, vakuumtransp. för pellets mellan ext.förråd och pannrum, ca.11 m² Lesol 5AR, 1,8 m³ 4 slingors acktank, 4-vägs shunt med CBJ, KW SID 012 dragbegr.
Användarvisningsbild
Roli
Pannrumsfreak!!!

Inlägg: 4099
Blev medlem: tor 28 okt, 2004 12:36
Ort: Särö / Kungsbacka

Re: Volvoslavs pannrum

Inläggav Volvoslav » lör 03 mar, 2012 10:53

Kommer inte ihåg trycket vid första fyllningen, men det såg lika odramatiskt ut när jag fick 3ton senast och då har jag för mig att det var runt 0,7-0,8.
Längden från gatan/lastbilen till anslutningen är ca. 6m.
Panna: CTC 265B -77.
Pelletsbrännare: Viking 9990.
Ackumulatortankar 2x500L.
Bulkförråd 5,9m3.
Varmvatten med värmeväxlare kopplad på tankarna och styrd av flödesvakt(hemmabygge).
Volvoslav
Prima virke

Inlägg: 57
Blev medlem: tis 03 jan, 2012 19:58
Ort: Skaraborg

Re: Volvoslavs pannrum

Inläggav kolslaugh » tis 05 jun, 2012 11:45

Snyggt jobbat och skönt att se att det gick så lugnt vid fyllningen. Kanske ska se till att vara hemma vid nästa fyllning och se om de tar det lite lugnare då.
kolslaugh
Ungskog

Inlägg: 10
Blev medlem: ons 30 maj, 2012 15:08
