Vad gör kabeln?

Inlägg av xJom » sön 26 jul, 2020 20:25

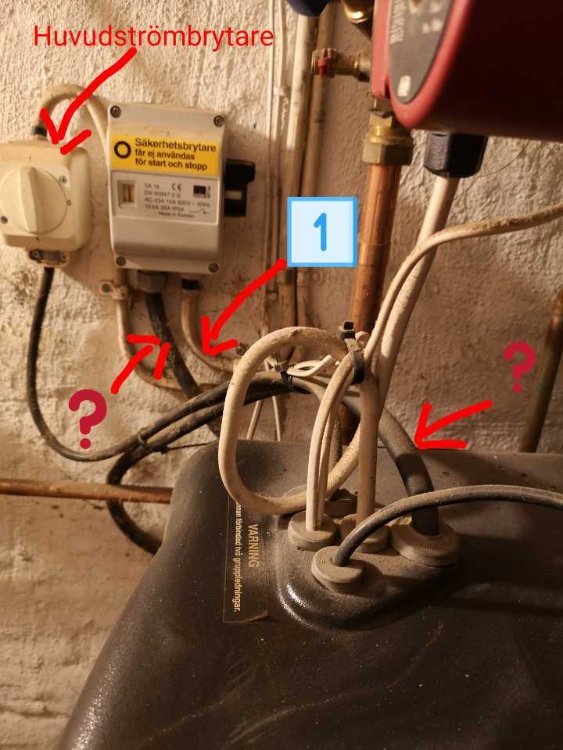

Jag blir konfunderad över kabeln märkt med "?".
Jag hittar ingen beskrivning över anslutningarna till Biomatic 20+. Är det någon som kan förklara?

Jag har följt ledningarna från den grå strömställaren (märkt [1]}, och de går bara till en gammal ScS-termostat och utegivare, som inte används längre. Men strömställaren har ändå stått på 1 hela tiden. Slår man av den så klickar det till i pannan, men inget slocknar. Huvudströmbrytaren är den vita på väggen, som går till ytterligare en huvudströmbrytare utanför pannrummet, antagligen för att man ska kunna stänga av pannan om det är eld eller rökfyllt i pannrummet.

De andra kablarna går till shunt och cirkulationspump, så det är inget märkvärdigt.
Biomatic 20+ ägare sedan 2005-11-28.

Stegatorparn
Pannrumsfreak!!!
Inlägg: 4122
Blev medlem: sön 22 jan, 2012 11:20
Ort: Kungsbacka

Re: Vad gör kabeln?

Inlägg av Stegatorparn » mån 27 jul, 2020 09:01

Du hittar ett elschema i manualen [urlhttps://www.pelletvarmevast.se/pdf/dos_biomatic_20_30.pdf[/url].
Tror att termostaten stoppar radiatorpumpen när utetemperaturen går över inställd temperatur, brukar vara mellan 14-17°.
Kan ju vara någon annan funktion också, men pumpstyrning verkar mest sannolik.
BioBjörn 18 -14, VB Combimax 2000 UB -94, Ulma doserskruv, ack Thermia SA500B, Thermomatic CBJ, 3 ton bulkförråd
Värmer 240m²(2pl) + 90 m² källare

Användarvisningsbild
CPMS
Energiprofet!
Inlägg: 451
Blev medlem: tis 30 nov, 2010 19:37
Ort: Långsele, Västernorrland

Re: Vad gör kabeln?

Inlägg av CPMS » mån 27 jul, 2020 21:38

Med tanke på grovleken på kabeln skulle jag tro att det är matningen för elpatronerna.
146+173m² 4-plan, 2006 Thermia 20+ Bequem 20, KW Z150, V-E AB shuntstyrning, 5 ton bulk med automatisk fyllning av Mafa Mini, Maflex skruvar.

Stegatorparn
Pannrumsfreak!!!
Inlägg: 4122
Blev medlem: sön 22 jan, 2012 11:20
Ort: Kungsbacka

Re: Vad gör kabeln?

Inlägg av Stegatorparn » tis 28 jul, 2020 08:45

Håller med.
Ser man på elschemat finns där två separata ingående matningar, en för elpatronerna och en för styrning, motorer och pumpar samt tre utgående kablar.
BioBjörn 18 -14, VB Combimax 2000 UB -94, Ulma doserskruv, ack Thermia SA500B, Thermomatic CBJ, 3 ton bulkförråd
Värmer 240m²(2pl) + 90 m² källare
