Skruven går ej

[Joakim]

Hej!
Inte ofta på detta forum längre eftersom prylarna funkar såpass bra

Nu var det dock driftstopp och det som händer är att skruven inte går när den får signal (styrenheten låter som den brukar göra; det surrar lite när skruven ska gå och slutar surra efter några sekunder när skruven ska stoppa).

Skruven funkar om jag sätter den direkt i vägguttaget!

Måste väl vara den pryl som sitter i lådan mellan fas och nolla på uttaget till skruven? RC Unit står det på den...

Eller kan det vara något annat?

[micke_932]

Det gula reläet till höger i styrlådan, är det svart i nederkant på ovansidan ?

Tyvärr så äter vissa av skruvarna upp reläerna (du kan köpa dom på ELFA eller Conrad).

Om den funkar i vägguttaget så skulle jag gissa på reläet i alla fall.

Det går att fixa till reläet för det mesta om man öppnar det och putsar till tungorna med lite smärgelduk eller en nålfil.

PS: Nu vet inte om det ser likadant ut på de nya brännarna, min är sen hedenhös men eftersom den går som en klocka fortfarande så finns det ju ingen anledning att byta, det kanske inte finns några gula reläer längre.

[Joakim]

Gult relä till höger? Vid uttaget till skruven som sitter till vänster i lådan så sitter det något som det står Rifa, PMR 209 ME, RC-Unit etc på. Är det den du menar?

Jag är hopplöst okunnig på elektronik men imorgon kommer kompisen över som är styr- och reglertekniker

Tack micke_932, alltid mycket värdefull hjälp från dig!

[micke_932]

Det är ett RC filter, en konding och ett motstånd i en enhet, kan mycket väl tänkas att den är trasig och kan ställa till med nått, men du måste väl ha ett relä också någonstans i närheten av den, en liten större klump.

Tidigare använde dom alltid reläer av märket "finder" men det betyder ju inte att dom fortfarande gör det i och för sig.

Det sitter i och för sig ett relä i PLC'n på utgången, men för att skydda det så har dom alltid använt ett yttre relä i lådan.

[Joakim]

Rädd att jag inte har något relä! Fixar en bild, återkommer inom kort!

[Joakim]

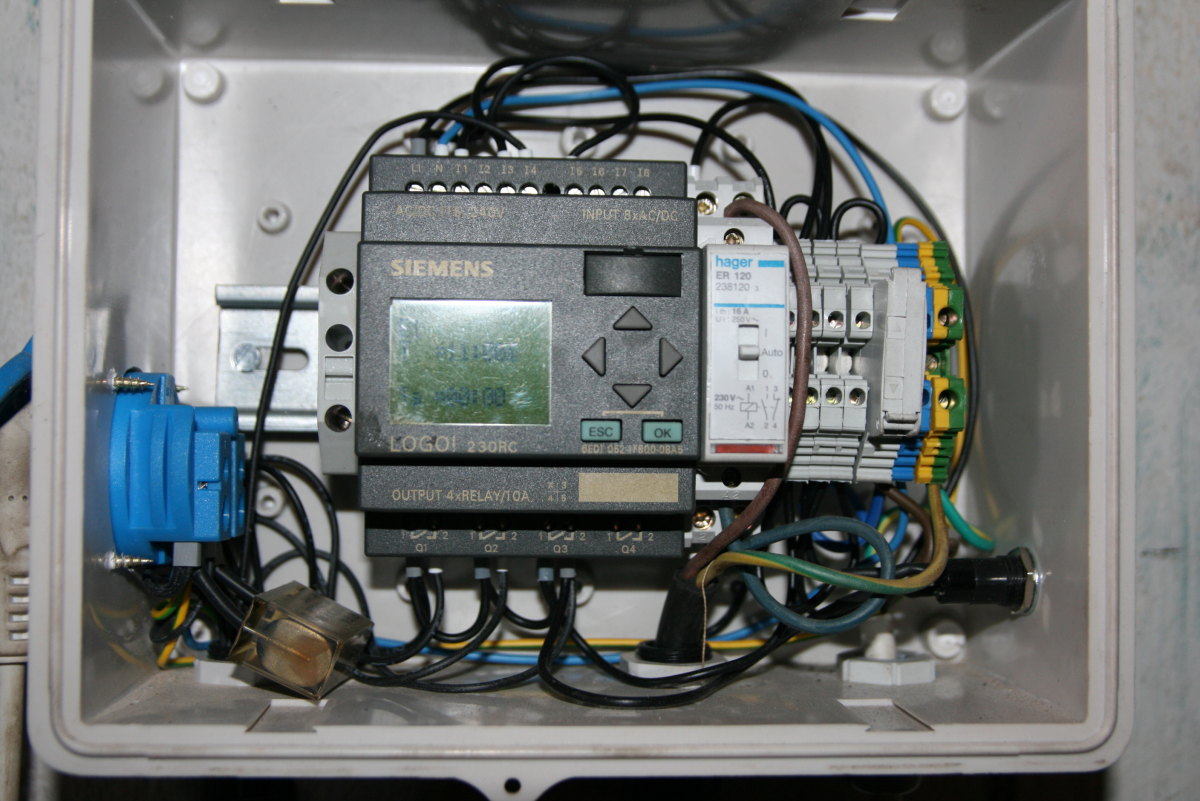

Så här ser det ut i lilla låddan!

[micke_932]

Burken som det står "hager ER 120" på är ett relä, är inte det till skruven ?

[Joakim]

Mja, vet ej, det får kompisen reda ut i EM

Men jag tror inte det, eller rättare sagt, ett relä är det kanske men jag tror inte det är bara för skruven... Återkopplar senare!

[Stegatorparn]

Vad jag kan se utav bilden så är tändelement, fläkt och skruv matade direkt från PLC´ns reläutgångar.
Dessa skall klara 10A resistiv last och 3A induktivt enligt manualen http://cache.automation.siemens.com/dnl ... ual_se.pdf
Hager-reläet verkar ingå i kretsen med drift-o överhettningsskyddet. Lite svårt att följa kablarna dock.

Skulle min teori stämma, så är det ny PLC som gäller eller om det går att byta reläet i PLC`n.
Teoretiskt skulle man väl kunna adressera om utgången i programmet till den som inte används (Q4), men det fordrar en del kunnande i programmering.

[Joakim]

Japp, det var vad kompisen sa också, att vi kunde använda en annan utgång. Han har kunskapen för att göra detta så vi får se hur det går!

[Joakim]

Förresten, om vi lyckas styra om till den lediga utgången så vill jag nog ha ett relä mellan PLC'n och skruven i fortsättningen. Någon som vet en passande komponent?

[Stegatorparn]

Kan kanske vara en idé att lägga in ett mellanrelä av solid state typ eftersom skruvmotorn får jobba mycket.
Ett relä jag fick fram i hastigtheten http://www.conrad.se/SIRIUS-SC-3RF21-30 ... 67_0214902.

[Joakim]

Tackar för tipset!

[micke_932]

Dom har alltid haft ett yttre skruvrelä tidigare, kan inte se varför dom skulle sluta med detta plötsligt (så tills någon överbevisar mig tänker jag påstå att reläet är till skruven).

Vet det gäller utgångarna så sätter redan mjukvaran Q3 och Q4 så om reläet på Q3 är trasigt så bör ni bara kunna flytta kablarna till Q4 (detta gäller dock min brännare som är äldre), om man använder Q4 för tryckluft eller liknande nu så kanske det inte är så längre.

Väldigt lätt att kontrollera, tryck "ESC" i huvudmenyn (den som visas när brännaren slås på), då visas status på alla ingångar i displayen, tryck pil höger så visas alla utgångarna och ni kan se vad som sätts och när, tryck "ESC" för att återgå till huvudmenyn.

[Joakim]

Tack för all hjälp!

Nu har vi felsökt och det var flamvakten som slagit ifrån. Bara att trycka på knappen så funkade allt igen.

När vi testade så startade vi brännaren utan skyddskåpan och då hördes det tydligt att lagret till fläkten inte var helt friskt. Jag sprayade i lite lagerolja så förhoppningsvis håller det ett tag till. Kan lagret bytas eller är det ny fläkt som gäller när den väl brakar ihop?

Förresten, kan det vara så att en dålig fläkt kan göra att flamvakten slår till eftersom det blir varmare än vad det borde om fläkten inte går på 100%? Låter logiskt i min öron.
