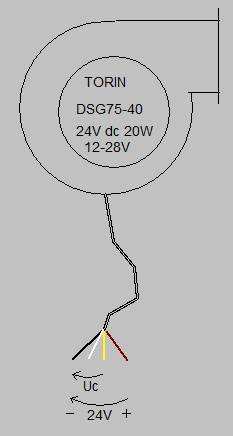

- det har 4 tråd: svart, vit, gul och röd
- mellan röd och svart där står alltid 24V
- vit är inte används
- mellan gul och svart man kan starta, stoppa och anpasa hastighet
Inuti fläkten är kontrolkrets ZXBM2001 och de hjälpte att klara ut styrprincip av kontrolspänning Uc.
Mellan 0..1V fläkten pågår 100%, över 2V det stannar. Max kontrolspänning är nära 5V
Inuti fläkten det kontrol pin är kopplad till GND med 10k motstånd.
PLC kontrollerar hastighet med pwm analog output. Dioden och annan 10k motstånd är på kretskortet av brännare.
